Leírás
Kettős MPP-követők és rugalmas kapcsolás
Ez az energiatároló inverter kettős MPP-követővel (MPPT) rendelkezik 1,5 szoros DC túlterheléssel, ami rugalmas konfigurációt tesz lehetővé. Rugalmas átkapcsolással is rendelkezik a hálózathoz kötött üzemmód és az energiatárolási üzemmód között.
Nagy hatékonyság és széles feszültségtartomány
A HYD 5-20KTL-3PH inverter 97,8%-os maximális akkumulátor töltési és kisütési hatékonysággal büszkélkedhet, és akár 10%-os túlterhelést is lehetővé tesz a teljesítmény maximalizálása érdekében. Emellett széles, 180-800 V-os akkumulátor-feszültségtartományt és két soros akkumulátor-bemenetet biztosít, maximum 50 Amper töltési és kisütési árammal.
Intelligens felügyelet és többpárhuzamos funkció
Az RS485/WiFi/Bluetooth/GPRS (opcionális) intelligens monitorozással egyszerűen felügyelheti és vezérelheti az invertert. Az inverter AC multi-párhuzamos funkcióval is rendelkezik, amely rugalmasabb rendszermegoldásokat tesz lehetővé.
Hálózaton kívüli kimenet és teljesen digitális működés
A HYD 5-20KTL-3PH inverter támogatja a hálózaton kívüli kimenetet, amely nem kiegyensúlyozott terheléshez csatlakoztatható, és háromfázisú különálló kimenet támogatott. Emellett teljesen digitális működéssel is rendelkezik, ami nagyobb szabályozási pontosságot tesz lehetővé.
A HYD 5-20KTL-3PH inverter megbízható és sokoldalú választás mind a növekvő energiaköltségek, mind a vészhelyzeti áramellátási igények esetén.
Műszaki adatok
|
HYD 10KTL-3PH |
|
| Akkumulátor bemeneti adatok | |
| Akkumulátor típusa | Lítium-ion, ólom-sav akkumulátor |
|
Akkumulátor bemenet száma |
2 |
| Akkumulátor feszültségtartomány | 180 - 800 V |
| Az akkumulátor feszültségtartománya teljes terhelés esetén | 200 - 800 V |
| Névleges töltési/kisütési teljesítmény | 10000 W |
| Maximális töltési/kisütési áram | 50 (25/25) A |
| Csúcstöltési/kisütési áram, időtartam | 70 (35/35) A , 60 s |
| Az akkumulátor töltési stratégiája | Önalkalmazkodás a BMS-hez |
| Kommunikációs interfészek | CAN (RS485) |
| PV String bemeneti adatok | |
| Ajánlott max. PV bemeneti teljesítmény | 15000 Wp |
| Max. Egyenáramú feszültség | 1000 V |
| Indítási üzemi feszültség | 200 V |
| MPPT feszültségtartomány | 180 - 960 V |
| Névleges egyenfeszültség | 600 V |
| MPPT feszültségtartomány | 220 - 850 V |
| Maximális bemeneti áram | 25 / 25 A |
| Max. rövidzárlatos áram | 30 / 30 A |
| MPP-követők száma | 2 |
| Sztringek száma MPP-követőnként | 2 |
| AC kimeneti adatok (hálózaton) | |
| Névleges AC teljesítmény | 10000 W |
| Max. AC kimeneti teljesítmény a közüzemi hálózatra | 11000 VA |
| Max. AC teljesítmény a közüzemi hálózatból | 20000 VA |
| Max. AC kimenő áram a közüzemi hálózatra | 16 A |
| Max. AC áram a közüzemi hálózatból | 29 A |
| Névleges hálózati feszültség | 3 / N / PE, 230 / 400 |
| Hálózati feszültségtartomány | 184 – 276 Vac |
| Névleges hálózati frekvencia | 50 / 60 Hz |
| Hálózati frekvenciatartomány | 45 – 55 Hz / 55 – 65 Hz |
| Kimeneti teljesítménytényező | kb. 1 (állítható 0,8 előre és 0,8 hátra) |
| Kimeneti THDi (@ Névleges kimenet) | < 3 % |
| AC kimeneti adatok (Back-up) | |
| Névleges kimeneti teljesítmény | 10000 W |
| Maximális kimeneti teljesítmény | 11000 VA |
| Csúcsteljesítmény, időtartam | 20000 VA , 60 s |
| Névleges kimeneti áram | 14.5 A |
| Maximális kimeneti áram |
16 A |
| Kimeneti csúcsáram, időtartam | 30 A , 60 s |
| Névleges kimeneti feszültség | 3 / N / PE, 230 / 400 |
| Névleges kimeneti frekvencia | 50 / 60 Hz |
| Kimeneti THDv (@szimmetrikus terhelés) | < 3 % |
| Kapcsolási idő | < 10 ms |
| Hatékonyság | |
| MPPT hatásfok | 99.9 % |
| Európai hatásfok | 97.7 % |
| Max. hatásfok | 98.2 % |
| Max. akkumulátor töltés / kisütés hatásfok | 97.8 % |
| Védelem | |
| DC kapcsoló | Opcionális |
| PV fordított polaritás elleni védelem | Igen |
| Kimeneti túláramvédelem | Igen |
| Kimeneti túlfeszültség elleni védelem | Igen |
| Szigetelés elleni védelem | Igen |
| Fennmaradó áram érzékelése | Igen |
| Szigetelési ellenállás érzékelés | Igen |
| Túlfeszültség védelmi szint | PV: II. típusú szabvány, AC: II. típusú szabvány |
| Akkumulátor fordított védelem | Igen |
| Általános | |
| Méret | 571.4 x 515 x 264.1 mm |
| Tömeg | 37 kg |
| Topológia | Transzformátor nélküli |
| Készenléti önfogyasztás | < 15 W |
| Üzemi hőmérséklet-tartomány | -30°C – 60°C |
| Relatív páratartalom | 0 - 100 % |
| Zajszint | < 45 dB |
| Üzemi magasság | < 4000 m |
| Hűtés | Kényszerített légáramlás |
| Védelmi fokozat | IP65 |
| Funkció | |
| DC csatlakozó | MC4 |
| Hálózati váltakozóáramú csatlakozó | 5P csatlakozó |
| Háttérváltóáramú csatlakozó | 5P csatlakozó |
| Kijelző | LCD |
| Felügyeleti interfészek | RS485 / WiFi / CAN2.0 / Ethernet / Bluetooth |
| Párhuzamos működés | Igen |
| Szabványos garancia | Standard 5 év, opcionális: legfeljebb 20 év |

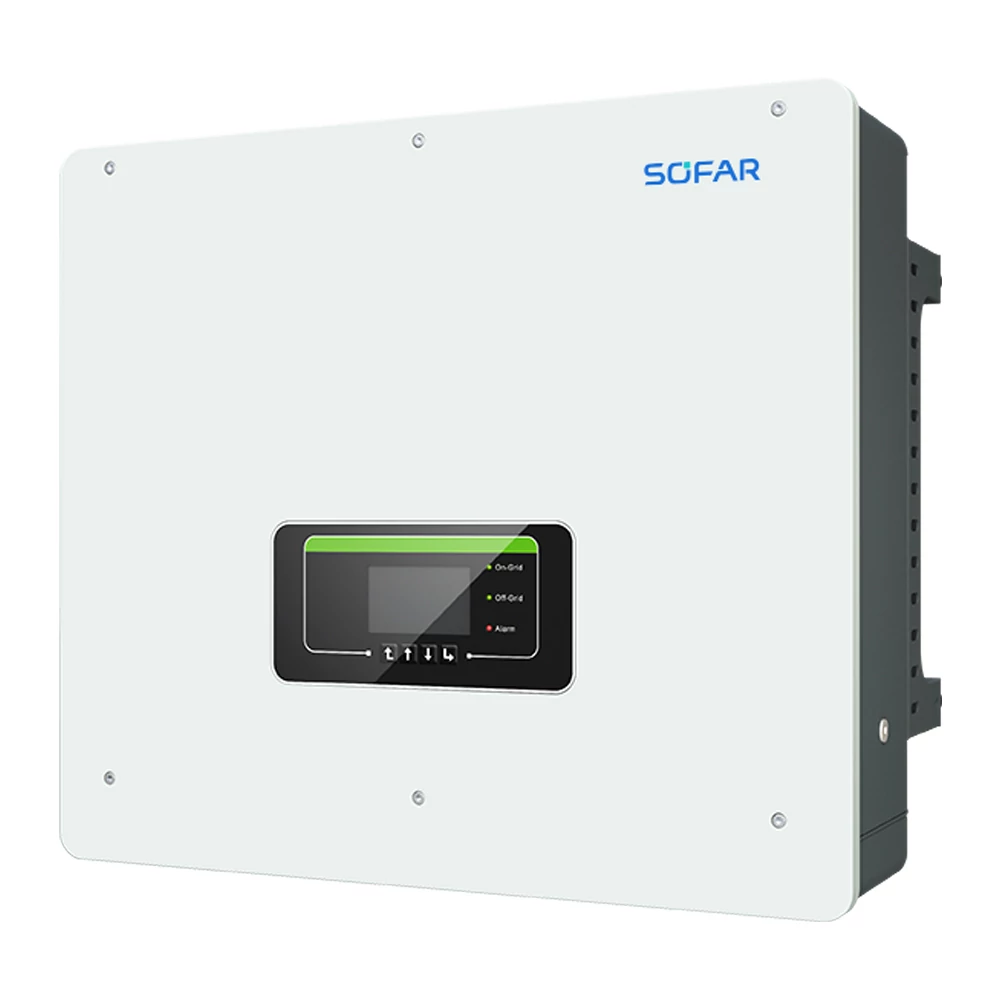

Műszaki adatlap - HYD-10KTL-3PH - Sofar Solar hibrid inverter 10kW
